КОЛОДЦЫ ∅1000

   С телескопом, для зеленых зон, имеющим опорную площадку для люка. Применение данного телескопа позволяет использовать стандартные чугунные люки всех классов, выполненные по ГОСТ 3634-99.

Без телескопа с горлом-выходом под заливку опорного железобетонного кольца, для опоры люка или дорожную железобетонную плиту ПД-10, изготовленную по ГОСТ 8020-90.

С телескопом для дорожного покрытия, с плавающим чугунным люком. Данный телескоп применяется для монтажа в дорожном покрытии всех типов.

Резиновый адаптер обеспечивает герметичность соединения телескопа с конусом колодца, а также компенсирует возможные вертикальные перемещения телескопа относительно неподвижного тела колодца, связанные с повышенной дорожной нагрузкой, сезонными и прочими колебаниями грунта и дорожного покрытия, допуская отклонения телескопа.

Лотковые колодцы ∅1000 применяются в канализационных сетях DN 110 – 600 мм



Конус-переход для колодца ∅1000



Габариты:

Высота - 750 мм,

d1 - 1080 мм,

d2 - 710 мм,

вес - 30 кг

болт ГOCT 7798-70 M10x80

кол-во болтов - 20 шт.



Тело колодца ∅1000



Габариты:

высота - 500 мм,

d нap. - 1080 мм,

d внутр. - 1000 мм,

вес - 28,4 кг

болт ГOCT 7798-70 M10x80

кол-во болтов - 20 шт.

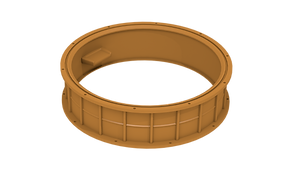

Габариты:

высота - 250 мм,

d нap. - 1080 мм,

d внутр. - 1000 мм,

вес - 19 кг

болт ГOCT 7798-70 M10x80

кол-во болтов - 20 шт.





Лоток ∅1000



  Лотковая часть подбирается под диаметр подключаемой трубы (Dу от 100 до 400 мм). Серийные изделия выполняются с шагом поворота угла в лотке 10°. Под заказ возможно выполнение лотка с точностью до 1°. Вес лотка - 12 кг.

Глубина лотковой части составляет не менее 1,15 диаметра выходящего трубопровода.

Dp - диаметр подключения (диаметр посадочного места для резинового уплотнения).

Кинетная часть колодцев ∅1000



Кинетная часть колодцев ∅1000 состоит из кинеты и лотка. Высота лотка рассчитана таким образом, что при заполнении подлоткового пространства внутри кинетной части бетонным раствором обеспечивается достаточный пригруз для исключения возможности всплытия колодца даже при уровне грунтовых вод равном поверхности земли.

Габариты:

высота - 750 мм,

d нap. - 1080 мм,

d внутр. - 1000 мм,

вес - 28,5 Kr
